CASIO/JC-11 電池交換

CASIO/JC-11 電池交換_c0107997_164452.jpg

















部屋を整理していたら十数年ぶりに時計の一群が出てきました。
当然、電池切れで動いていません。折りしもジム通いを始め
体重と歩幅を登録すればウォーキングやジョギングでの消費カロリーの
算出をしてくれるこの時計の復活を目指し電池交換として函館市内の
家電量販店をまわりました。結果は取扱いなし。時計屋では2,100円も
かかってしまうので電池交換の手順をwebリサーチし取り組んでみました。

JC-11はCR2016とかなり汎用性の高いリチウム電池を使います。
あとは自作パソコンの組み上げに使った極小サイズのドライバーを
用意します




CASIO/JC-11 電池交換_c0107997_1162470.jpg




ドライバーで四隅のネジを取ります。この時、ネジは外した箇所に再び
取り付けます。癖が付きネジバカになってるとも考えられるのでこの処置とします。




CASIO/JC-11 電池交換_c0107997_1185513.jpg




ケース、パッキンをマイナスドライバーでゆっくりこじります。




CASIO/JC-11 電池交換_c0107997_120536.jpg




マイナスドライバーでストッパーを外します。電池は既に取り除いています。




CASIO/JC-11 電池交換_c0107997_122129.jpg




用意した電池を滑り込ませストッパーを掛けます。




CASIO/JC-11 電池交換_c0107997_123690.jpg




ここが一番大事な作業です。
'AC'と刻印された箇所と電池のプラスフェイスと結線させます。
ショートさせる事により正常な作動を促すことができます。
ピンセントでこの作業を行うと簡単でしょう。




CASIO/JC-11 電池交換_c0107997_126022.jpg




液晶に文字がでれば成功です。




CASIO/JC-11 電池交換_c0107997_1265621.jpg




取扱説明書も出てきました。
1993年6月にビックカメラで購入した事実が判明しました。




CASIO/JC-11 電池交換_c0107997_1284032.jpg

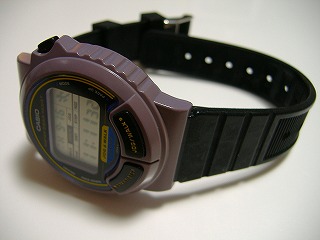

ベルトを付けて完成です。
しかしすごい色の時計を購入したものです。w




CASIO/JC-11 電池交換_c0107997_1294273.jpg




お次はG-SHOCKの前モデルであるこれを修理します。
ただ今、電池を取り寄せ中なのでした。


Panasonic CR2016/210円
